OPTIONEN
| Einbau-/Tragrahmen | |
| Schwarz, 6mm | |
| Edelstahl, 6mm | |
| Scheibenrahmen | |
| Schwarz | |
| Edelstahl | |
| Griffe | |
| Eichenholz dunkel gebeizt | |
| Edelstahl | |
| Stahl Schwarz | |
| AIR-System | |
| für raumluftunabhängige Montage | |
| Speicher-Modul© | |
| Speicher-Modul© | 84 kg |
PRODUKT INFORMATIONEN
| Gewicht je nach Modell/Ausstattung | |
| Gewicht je nach Modell/Ausstattung | 233 - 317 kg |
| Ø Rauchabgang | |
| Ø Rauchabgang | 200 mm |
| Ø Lufteintritt | |
| Ø Lufteintritt | 150 mm |
| Prüfungen | |
| Energieeffizienzklasse | A |
| Eco Design | |
| EN NORM | EN 13229 |
| BImSchV | Stufe 2 |
| Flamme Verte | |
| Classe energetica di appartenenza | 4 Stelle |
LEISTUNGEN
| Wärmeleistung | |
| Nennwärmeleistung | 7 kW |
| Heizleistung min./max. | 5-9 kW |
| Holzaufgabemenge | 2 ≈ kg/h |
| Wirkungsgrad | 80 % |
| Tripelwerte | |
| Abgasmassenstrom | 7.5 g/s |
| Abgastemperatur | 243 °C |
| Erforderlicher Förderdruck | 12 Pa |
| Erforderlicher Förderdruck bei 0.8-facher Nennwärmeleistung | 10 Pa |
| Brandverhalten | |
| Staub bei 13 % O2 | 5 mg/Nm3 |
| CO Emission bei 13 % O2 | 0.09 % |
| CO Emission bei 13 % O2 | 1150 mg/Nm3 |
| CO2 Gehalt | 8.9 % |
| OGC bei 13 % O2 | 45 mg/Nm3 |
| NOx bei 13 % O2 | 81 mg/Nm3 |

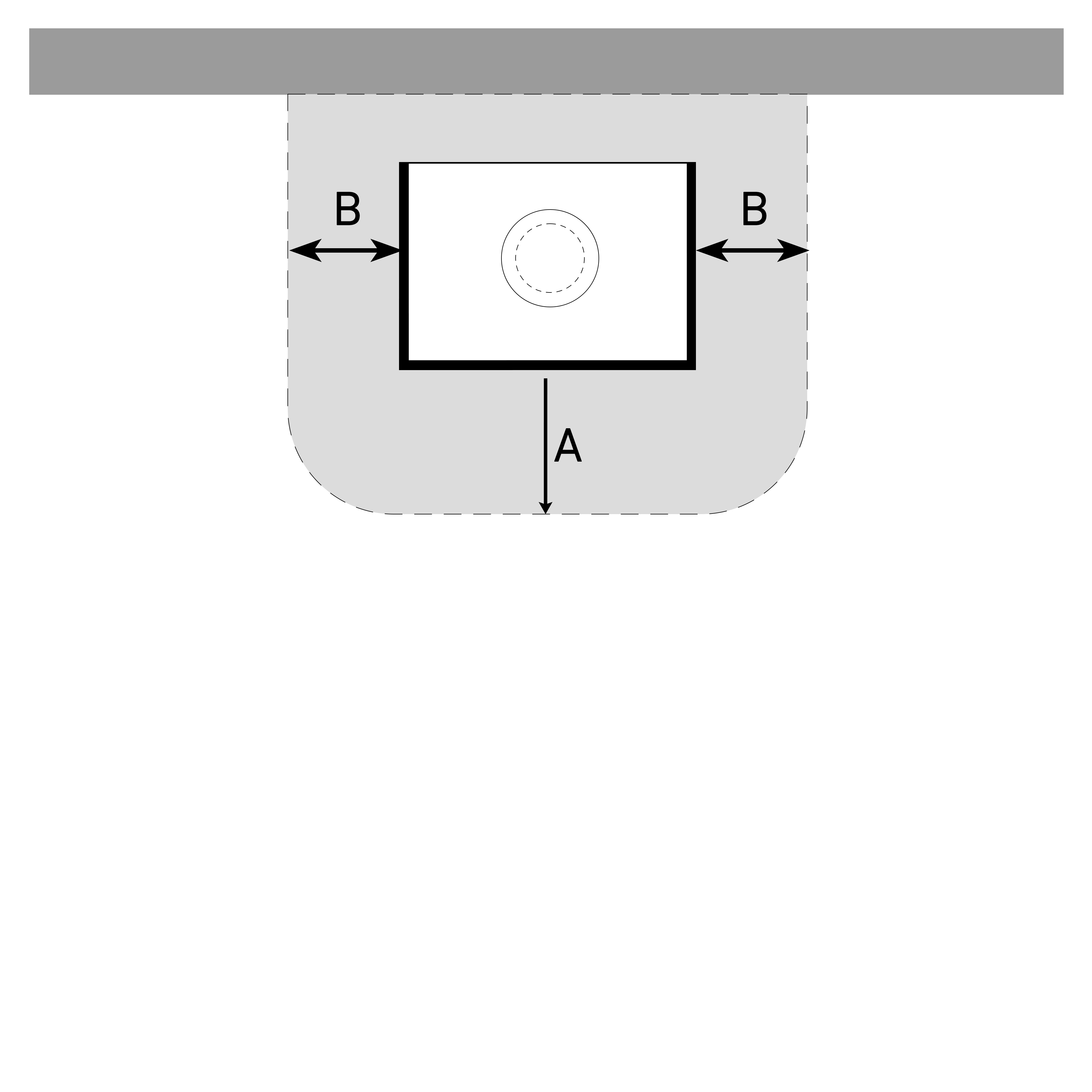

INSTALLATION
| Möbelabstand vom Frontglas | |
| A: Möbelabstand vom Frontglas | 1200 mm |
| Möbelabstand vom Seitenglas | |
| B: Möbelabstand vom Seitenglas | 850 mm |
KONVEKTIONSLUFT
| Konvektionsluft oben | min. 600 cm2 |
| Konvektionsluft unten | min. 400 cm2 |
| Hinweis |
Maximal vom Rahmen getragenes Gewicht: 200 kg. |
